Насос з частотним перетворювачем PSM-63

Насосна система Pumping System Magnetik з частотним керуванням може працювати від стандартної однофазної мережі 230 В або генератора і при цьому значно економити споживання електроенергії та води. Погодьтесь, що це є надзвичайно актуальним в сучасних реаліях постійних відключень електрики та перепадів напруги в мережі

Занурювальна насосна система PSM-63 створена на базі насоса Водолій та проточного перетворювача частоти. Її можна використовувати для автономного водопостачання будинку, заміського кафе або готелю та застосовувати як окремо, так і в складі насосної станції. Високонапірний насос може подавати воду зі свердловини, колодязя, відкритої водойми або резервуару

насос для води з частотним керуванням PSM-63 гарантує стабільний заданий користувачем тиск. Споживана потужність насоса пропорційна витраті води. При встановленні насоса тепер необов’язково використовувати гідроакумулятор великого об’єму, достатньо бака 1-2 літри

PSM-63 насосна система складається з багатоступінчастого свердловинного насоса з трифазним асинхронним двигуном та вологозахищеним 4-жильним кабелем 25 метрів з вилкою, проточного частотного перетворювача з герметичними вводами та кабелем довжиною 2 метри для підключення і зворотнього клапана діаметром 1 дюйм з латунним штоком

Особливості насосної системи PSM-63

• захист під перепадів напруги
• плавний пуск
• стабільний тиск
• захист від гідроудару, сухого ходу, перегріву, заклинювання двигуна
• економія електроенергії
• живлення від мережі 230 В
• живлення від генератора
• зручний та простий монтаж
• тиха робота

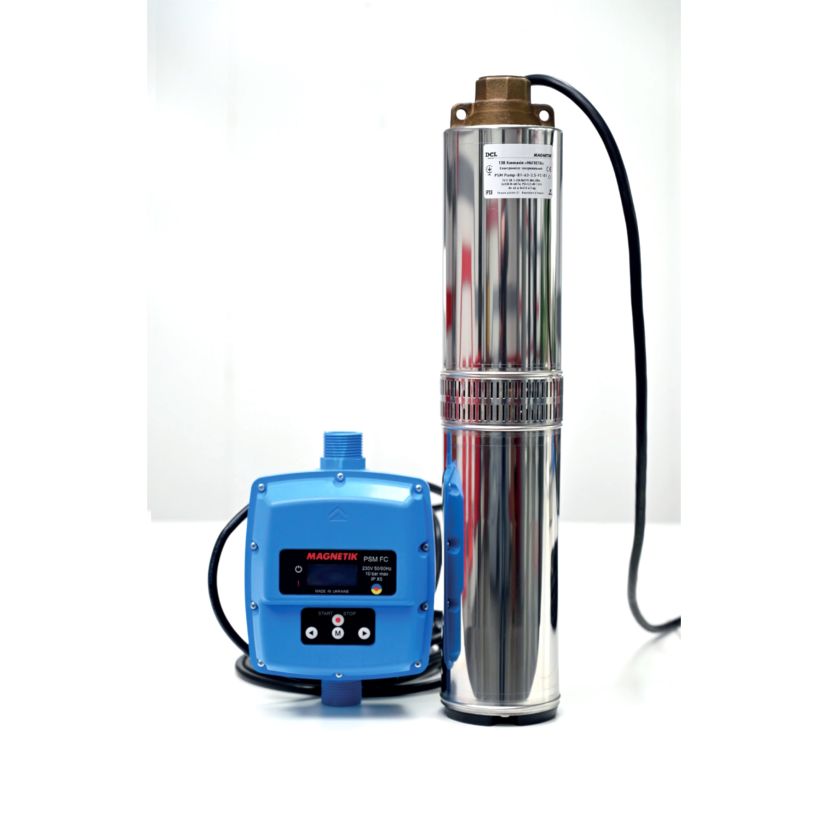

Комплектація поставки насосної системи PSM-63

• електронасос трифазний PSM Pump-01 з кабелем 25 м та євро-штекером
• перетворювач частоти PSM FC-01 проточного типу з кабелем живлення 2 м
• зворотній клапан 1”
• керівництво по експлуатації
• технічний паспорт
• упаковка

Технічні характеристики свердловинної насосної системи PSM-63

• Назва: побутовий занурений електронасос з частотним управлінням
• Модель: Magnetik PSM-63
• Призначення: автономне водопостачання зі свердловин та колодязів

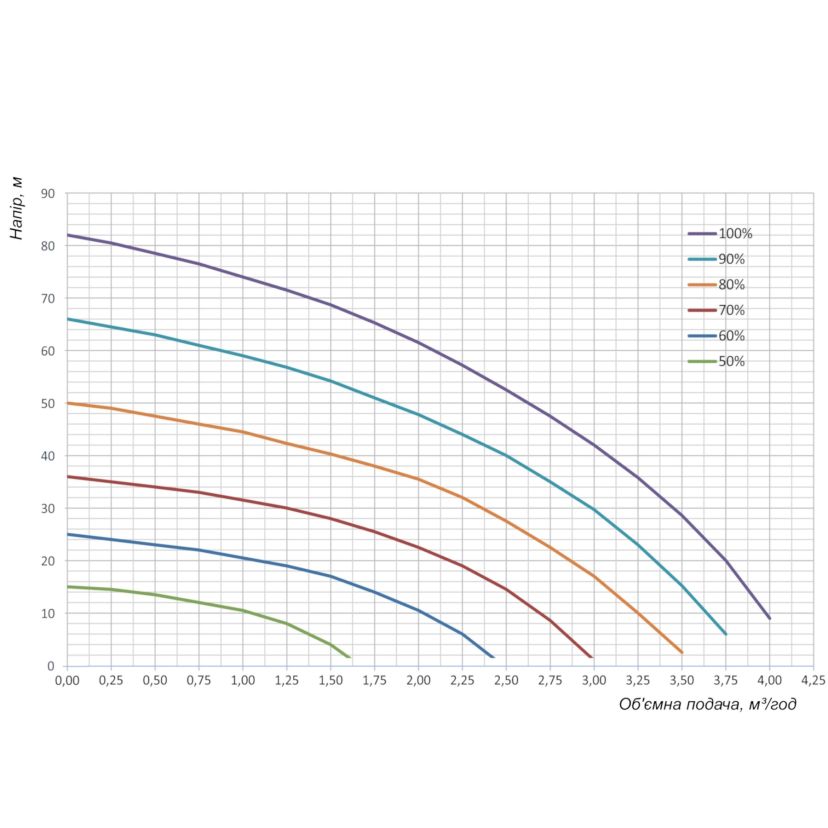

• Максимальний напір: 82 м
• Номінальний напір: 63 м
• Мінімальний напір: 10 м
• Номінальна продуктивність: 1,8 м³/год

Електричні дані:

• Двигун занурювальний трифазний асинхронний 3 х 230 В
• Номінальна частота обертання насоса: 3400 об/хв
• Діапазон частот обертання насоса: 800-3600 об/хв
• Номінальна напруга електроживлення: 230 В
• Робочий діапазон напруги електроживлення: 150-260 В
• Частота: 50/60 Гц
• Робочий діапазон напруги електроживлення постійного струму: 180-320 В
• Обмеження споживання струму при роботі від генератора/інвертора (задається): 3-15 А
• Номінальна потужність P2: 1,0 кВт
• Максимальна споживана потужність P1: 1,5 кВт
• Клас захисту від ураження електричним струмом згідно з ДСТУ IEC 60335-2-41: І
• Ступінь захисту корпусу насоса: IPX5
• Ступінь захисту корпусу частотного перетворювача: IP68
• Режим роботи тривалий

Дані по монтажу

• Максимальний робочий тиск в системі водопостачання: 10 бар
• Діапазон регулювання тиску (задається): 1-6 бар
• Точність встановлення тиску (задається): 0,3-1,5 бар
• Внутрішній діаметр обсадної труби свердловини (не менше): 125 мм
• Рекомендований дебіт свердловини (не менше): 2,5 м³/год
• Мінералізація води (не більше): 1500 г/м³
• Максимальна температура води, що перекачується: +35°C
• Діапазон робочої температури частотного перетворювача: +1 ... +40°C
• Довжина кабеля електронасоса: 25 м
• Маса брутто: 15 кг

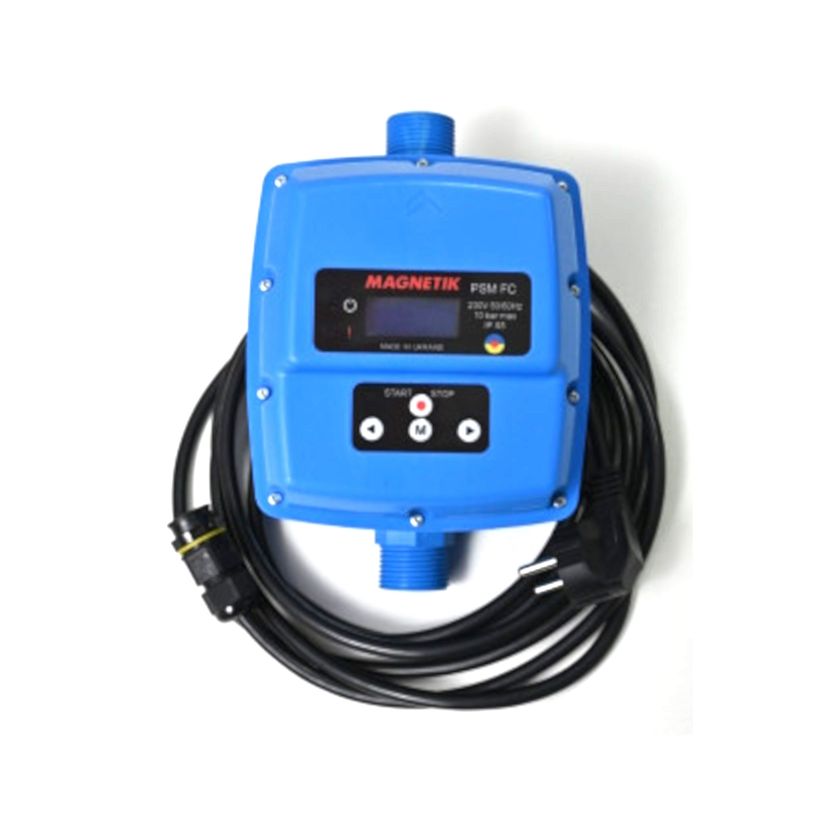

Функції та можливості частотного перетворювача PSM FC-01

• плавний пуск та зупинка насоса
• підтримка заданого тиску (від 1 до 6 атмосфер з точністю 0,3-1,5 атмосфер)
• зупинка насоса при відсутності водопостачання
• обмеження споживання електроенергії на заданому рівні при живленні від генератора або інвертора
• захист від сухого ходу (автоматичний/ручний) з автоматичним перезапуском при появі води
• відображення поточних значень тиску в системі, частоти обертання насоса, напруги в електромережі, струму споживання
• захист від надлишкового тиску в системі з автоматичним перезапуском при відновленні
• захист від підвищеного струму споживання
• захист від занадто високої/низької напруги електромережі з автоматичним включенням після нормалізації
• можливість зміни напряму обертання насоса без перемонтажу
• інформація про аварійні стани та помилки
